Proiectarea tehnologică a unei case pe structură din lemn
Astăzi vom explica câteva noțiuni legate de proiectarea tehnologică a unei case pe structura din lemn – adică procesul în care sunt verificate din punct de vedere tehnologic și al calității toate elementele care formează ansamblul final.
Cum pregătirea temeinică a unui proiect este primul pas către succes, noi, la Dimmer, acordăm o atenție deosebită tuturor etapelor, inclusiv celor legate de proiectare. Pentru că ne dorim să ai parte de acea casă din lemn pe timberframe pe care ți-ai dorit-o!
Ce înțelegem prin proiectare tehnologică și de cine este făcută
Proiectarea tehnologică înseamnă, de fapt, realizarea desenelor tehnice cu ajutorul cărora informațiile date de arhitect și inginerul proiectant sunt transformate în limbajul utilajelor de comandă numerică computerizată (CNC). Acestea prelucrează elementele liniare din lemn (panourile de tip timberframe, în cazul nostru) la dimensiunile dorite. Proiectarea tehnologică este făcută de către un inginer constructor sau un tehnolog, care lucrează în anumite programe dedicate, cum ar fi CADWORK.
De ce trebuie să se țină cont pentru proiectarea tehnologică
Proiectarea tehnologică reprezeintă un proces extrem de complex.
Astfel, persoana responsabilă trebuie să aibă totodată o abordare individuală (verificarea și dimensionarea fiecărui element în parte), cât și o viziune de ansamblu (pentru ca elementele să se potrivească perfect împreună).
Prin urmare, inginerul sau tehnologul ia în calcul multe aspecte, dintre care enumerăm:
- lungimile maxime de transport
- modul de execuție
- dimensiunile elementelor puse în operă
- modul de „rupere” a unei case în panouri prefabricate și îmbinarea acestora pe șantier
- verificarea coliziunii dintre elementele liniare
Ce reguli și normative respectă proiectarea tehnologică
În acestea etapă, se ține cont de toate recomandările constructive prezente în normativele care se aplică construcțiilor din lemn. Iată mai jos câteva:
- NP 0005-03 – Normativ privind proiectarea construcțiilor din lemn
- SR EN 1990 – EUROCOD: Bazele proiectării structurilor (inclusiv anexa națională SREN 1990/NA și eratele aferente)
- Seria SR EN 1991-1-1 – SR EN 1991-7 – EUROCOD 1: Acțiuni asupra structurilor (inclusiv anexele naționale și erate)
- SR EN 1995-1-1 – EUROCOD 5: Proiectarea structurilor din lemn. partea 1-1: generalități – reguli comune și reguli pentru clădiri (inclusiv anexele naționale și erate).
Etape în proiectarea tehnologică a unei case pe structură din lemn
1. Desenarea clădirii într-un program dedicat

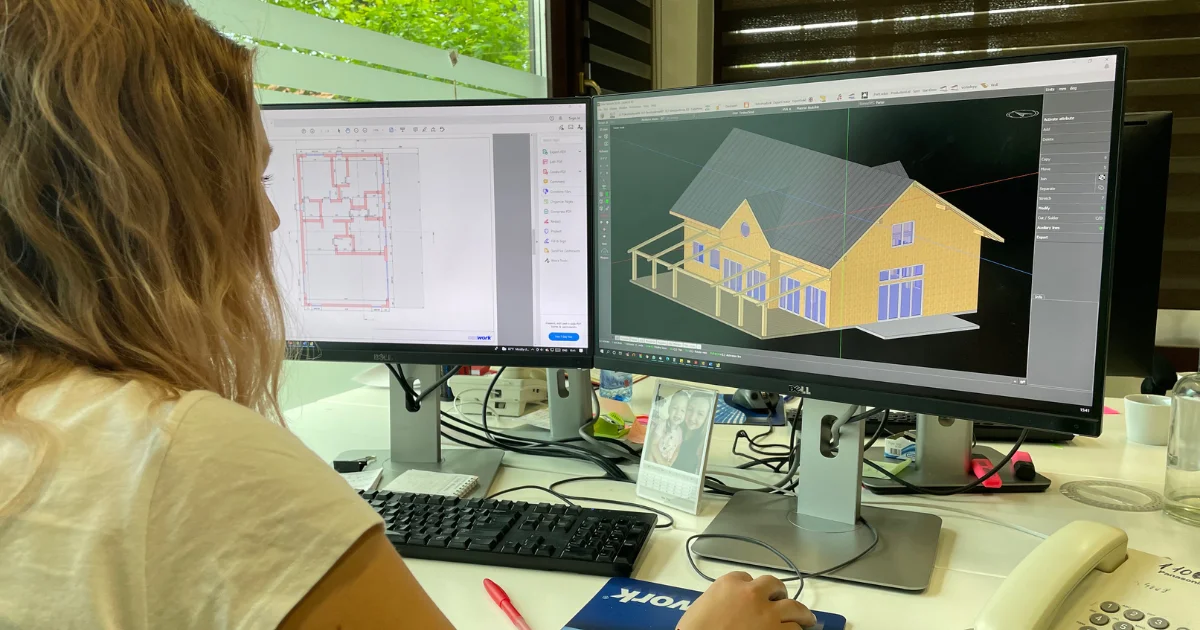

Într-un program dedicat (CADWORK, în cazul nostru) specialistul lucrează, proiectează și vizualizează 3D toate elementele ce compun casa. Printre avantajele unei astfel de tehnici se numără și faptul că se pot analiza numeroase aspecte, inclusiv modul în care sunt realizate îmbinările! Astfel, pot fi identificate și corectate eventualele erori înainte să ne apucăm efectiv de construit casa. Asta înseamnă eficiență maximă în ceea ce privește timpul, costul, și materialele.
2. Verificarea elementelor liniare din punct de vedere al coliziunilor
Un alt aspect important de care trebuie ținut cont în această etapă este ca nodurile formate din îmbinarea elementelor să aibă lungimile corecte. Și, de asemenea, mai trebuie avut grijă ca niciun element să nu fie dublat din greșeală, fapt ce ar duce la pierderi de materiale.
3. Analizarea modului în care sunt realizate nodurile de prindere
În această etapă este nevoie de specificarea modului în care sunt realizate îmbinările.
4. Stabilirea gabaritului panourilor de perete și a planșeului
Având în vedere că o casă de lemn pe structură de tip timberframe este ca un LEGO uriaș, în cadrul căruia multe dintre elemente se asamblează la fața locului. Este nevoie ca toate aceste elemente să fie corect dimensionate și transportate. Astfel, trebuie să se țină cont, printre altele, de limitările de transport (care se face cu tiruri), modul de încărcare/descărcare, limitările date de utilajele din fabrică, locul și modul de acces la șantier, care poate să influențeze modul de așezare pe poziție a panourilor (pot sau nu pot intra cu o macara).
5. Exportarea de execuție
Urmează realizarea (printarea) planșelor de execuție care intră în documentația tehnică și care sunt utilizate de echipele de execuție din fabrică (echipele care realizează panourile prefabricate), precum și cele de montaj (montajul panourilor pe șantier).
6. Exportarea modelului în limbaj CNC
Scopul principal al proiectării tehnologice este să transpună proiectul construcției într-un limbaj acceptat de către CNC, astfel încât acesta să fie capabil să prelucreze toate elementele liniare din lemn utilizate pentru realizarea caselor.
Merită să menționăm că noi, la Dimmer, facem proiectarea tehnologică în așa fel încât să reducem cât de mult posibil pierderile de material lemnos! Prin urmare, nu suntem doar prietenoși cu mediul, dar și atenți la costuri.
